Stenske sendvič plošče hladilne sobe

Stenske sendvič plošče hladilnice so sendvič{0}}izolirane kompozitne plošče, ki se uporabljajo za izdelavo sten, stropa in tal hladilnice. Njihove primarne funkcije so toplotna izolacija,{2}}zatesnitev proti vlagi in nosilnost-strukturnih obremenitev ter neposredno določajo porabo energije in življenjsko dobo hladilnice.

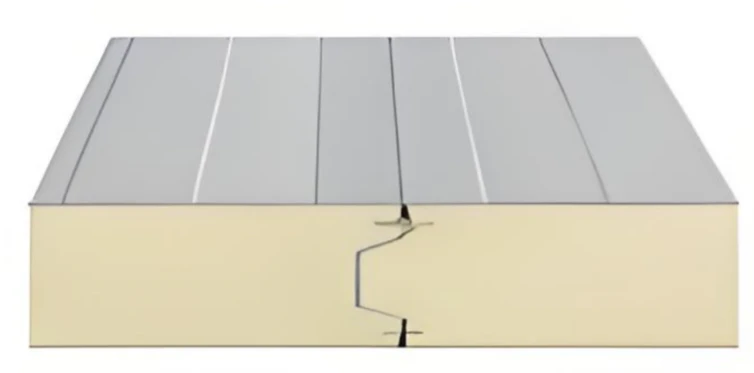

Stenske sendvič plošče hladilnice imajo tri-slojno kompozitno sendvič strukturo, sestavljeno iz notranjih in zunanjih kovinskih plošč, izolacijskega jedrnega sloja na sredini ter prepletenih spojev in tesnilnih mehanizmov.

1. Zgornji in spodnji/notranji in zunanji sloji (kovinske plošče)

Običajni materiali za stenske sendvič plošče hladilnice vključujejo: barvno{0}}prevlečene jeklene pločevine, pločevine iz nerjavečega jekla, pocinkane jeklene plošče in aluminijaste plošče.

Funkcije:

• Ščiti notranji material jedra
• Vodoodporen,{0}}odporen na vlago,-korozijo in enostaven za čiščenje
• Izboljša celotno trdnost plošče in preprečuje zvijanje

2. Jedrni sloj (izolacijsko jedro)

Običajni materiali za stenske sendvič plošče hladilnih prostorov: poliuretan (PU), kamena volna

Funkcija:

• Zagotavlja toplotno izolacijo in blokira prenos toplote in mraza
• Zmanjšuje porabo energije v hladilnicah in preprečuje kondenzacijo in nabiranje ledu
• Podpira plošče in povečuje togost plošč

3. Konstrukcija stranskega -šiva

Moški in ženski prepleteni utori:Zaklepni spoji med ploščami

Ekscentrične kljuke/vgrajene{0}}zaklepne kljuke:Zategnite in zavarujte za tesen, brezšiven spoj

Žleb za tesnilno maso:Med vgradnjo nanesite tesnilno maso, da preprečite puščanje zraka in toplotne mostove

4. Značilnosti enodelnega oblikovanja

Sendvič plošče za stene hladilnice so v tovarni oblikovane kot ena enota z visokotlačnim-penjenjem; plošče so zlepljene z jedrno plastjo z visoko trdnostjo, kar zagotavlja, da ni delaminacije ali okvare lepila.

1. Splošna načela za prekrivajoče se sendvič plošče hladilnih sten

Vertikalne plošče so nameščene pokončno; vodoravne plošče so zamaknjene; spoji na pero-in-utor se medsebojno zaklepajo; kavelj-in-pritrdilni elementi za pritrditev plošč; tesnilna masa se nanese na vse sklepe; zgornji in spodnji spoji pa so zamaknjeni, da preprečijo poravnavo in s tem odpravijo toplotne mostove, prepih in kondenz.

2. Metode spajanja plošč za sendvič plošče hladilne stene

Prekrivanje navpične stenske plošče:

• Najprej namestite spodnjo ploščo pokonci, nato vstavite zgornjo ploščo v spoje-in-utorov od zgoraj navzdol.
• Poravnajte robove zgornje in spodnje plošče ter ju spojite z vdelanim prekrivnim spojem; pritrdite jih v parih z vgrajenimi-ekscentričnimi kavlji.
• Na zgornji--spodnji spoj nanesite poliuretansko tesnilo, tako da zagotovite popolno pokritost brez kakršnih koli vrzeli.
• Stenske plošče namestite navpično z zamaknjenimi spoji, da se izognete navpičnim -šivom.

Prekrivanje strešne plošče:

• Stropne plošče namestite vodoravno, poravnane z razponom hladilnice.
• Plošče zaklenite s spoji na pero-in-utore in jih zavarujte z notranjimi kaveljskimi ključavnicami.
• Na stičišču med stropnimi in stenskimi ploščami prekrivajte plošče z notranjimi vogalnimi obrobami ter zatesnite in stisnite vogale.
• Postavite prekrivajoče se stropne plošče, da se izognete odprtinam vrat, in čim bolj uporabite plošče po polni{0}}dolžini, da zmanjšate stike.

3. Kotni prekrivni spoji (vogali sten, vogali stebrov)

Uporabite posebne vogalne ščitnike iz aluminijeve zlitine ali barvno-prevlečene jeklene vogalne ščitnike s prekrivajočo se notranjo in zunanjo plastjo:

Stenske plošče odrežite pod kotom 45 stopinj za diagonalne spoje ali stisnite ravne šive skupaj z vogalnimi priključki.

Nanesite tesnilno maso na vse kotne spoje, da oblikujete neprekinjeno, zatesnjeno zanko.

1. Zahteve za izravnalne spoje

Križni spoji med vodoravnimi in navpičnimi ploščami morajo biti zamaknjeni; neprekinjeni ravni spoji niso dovoljeni, da bi zmanjšali toplotne mostove in uhajanje zraka.

2. Moški in ženski prekrivni spoj z utori

Popolnoma vstavite spoj od konca do konca brez ohlapnosti ali zvitih robov in zagotovite enakomerne reže.

3. Ekscentrično zaklepanje kljuke

Vsaka plošča mora imeti vsaj dve kaveljski ključavnici na vrhu, dnu in na sredini; po zategovanju mora biti površina plošče ravna brez neravnin.

4. Tesnjenje

Nevtralno poliuretansko tesnilno maso neprekinjeno nanašajte na vse prekrivne spoje, čelne spoje in kotne spoje, pri čemer zagotovite, da je tesnilna masa v celoti zapolnjena brez praznin.

5. Niveliranje višinskih razlik

Po spajanju mora biti površina plošče poravnana, z višinsko razliko manj kot ali enako 2 mm in ne sme zajemati umazanije ali povzročati kondenzacije.

• Plošče so tesno spojene brez rež in brez lepila
• Plošče so spojene od konca-do-konca z ravnimi šivi, prečni šivi pa so centrirani
• Spoji s pero-in-utorom niso popolnoma vstavljeni in kavlji niso zaklenjeni
• Vogali niso pokriti, zato ostanejo izpostavljene vrzeli
• Stropne plošče so nameščene neposredno na stenske plošče brez tesnilnega zaključka

1. Plošče vrat hladilnikov za prehrambeno industrijo (najpogostejše)

Sveže{0}}shranjevanje (0–5 stopinj): sadje, zelenjava, sveže cvetje, sveže mleko in čaj; običajno uporablja 50–75 mm PU plošče.

Zamrzovalnik (–18––25 stopinj): svinjina, govedina in jagnjetina; morski sadeži; zamrznjena živila; in pripravljene jedi; običajno uporablja 100–150 mm PU plošče.

Komora za hitro{0}}zamrzovanje (–35––60 stopinj): morski sadeži; hitro zamrzovanje mesa; in tuneli za hitro{3}}zamrzovanje; običajno uporablja 150–200 mm PU plošče.

2. Farmacija in biotehnologija

Farmacevtska hladilnica (2–8 stopinj): hladilna shramba za cepiva, biološka zdravila, reagente in farmacevtske izdelke; običajno uporablja 75–100 mm PU plošče s površino iz nerjavečega jekla, ki je protimikrobna in enostavna za čiščenje.

Shranjevanje pri nizki-temperaturi/ultra{1}}nizki-temperaturi (-20–-80 stopinj): kri, matične celice in biološki vzorci; 200 mm PU + VIP kompozit, z natančnostjo nadzora temperature ±0,5 stopinj.

3. Logistika hladne verige

Skladi-hladilne verige/distribucijski centri: e-trgovina s svežo hrano, regionalni distribucijski centri, temperaturno-nadzorovano skladiščenje.

Hladilne prikolice/mobilne hladilnice: prevoz sveže hrane, začasno pretovarjanje; lahke 50–75 mm PU plošče, vodotesne in-odporne na udarce.

Prostori za-nizkotemperaturno sortiranje/predelavo: sortiranje svežih pridelkov, predelava pripravljenih obrokov; 75–100 mm PU plošče, ki uravnotežijo toplotno izolacijo z delovnim prostorom.

Če povzamemo, sendvič plošče za hladilne stene nudijo odlično toplotno izolacijo, požarno odpornost in odpornost proti vlagi, skupaj s trdno strukturo in enostavno montažo. Široko se uporabljajo pri hlajenju in zamrzovanju hrane, hitri-zamrzovalni obdelavi, farmacevtskih hladnih verigah, logistiki in skladiščenju, čistih prostorih, temperaturno-nadzorovanih objektih in specializiranih nizko-temperaturnih aplikacijah za shranjevanje. Z debelinami in materiali, ki jih je mogoče izbrati tako, da ustrezajo posebnim temperaturnim zahtevam, so te plošče energetsko -učinkovite, trpežne in zelo vsestranske, zaradi česar so nepogrešljiv osnovni material za vse vrste hladilnic in temperaturno-izolacijske projekte.
